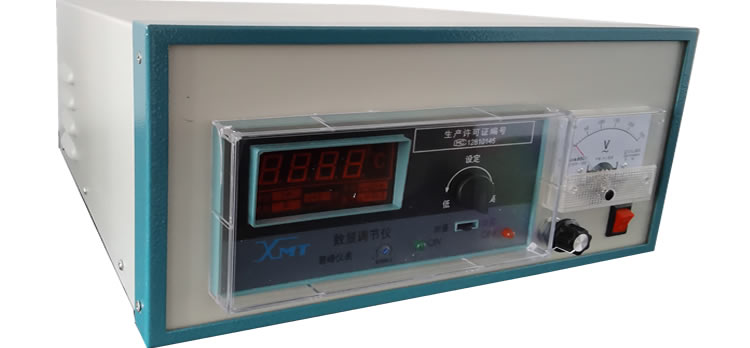

SWK-B型可控硅數顯溫度控制器

SWK-B型可控硅數顯溫度控制器與箱形高溫電阻爐（馬弗爐），雙管定硫爐、灰熔點測定爐或其它電熱設備配合，實現對爐內溫度自動控制，以適應不同的試驗對升溫速度及控制溫度的不同要求。

◆采用數字顯示指示溫度，爐溫顯示清晰準確。

◆使用雙向可控硅輸出控制，切換無觸電。

◆具有PID調節功能，能較好克服爐溫過沖的現象，使得溫度控制更準確。

◆輸出電壓220V。

◆精度等級：0.5級

◆配用電偶：鎳鉻-鎳硅，K值，0～1300℃

◆ 工作環境：0～40℃，相對濕度≯85％

◆電源：AC 220V±10% ，50HZ

◆全導通輸出電壓可調

◆允許負載5KW

◆溫度控制器尺寸:330(長)×290(寬)×120(高)mm

溫度控制器使用方法：

1. 使用前應首先檢查溫度控制器的內部接線是否脫落，如有松動應按原理圖接好。

2. 溫度控制器不應放置在具有劇烈震動的場合，溫度控制器內部應保持清潔。

3. 按溫度控制器上所標輸入（220V），輸出位置，將電源與負載接好。

4. 打開溫度控制器電源開關鍵，工作指示燈亮，表示電源已接通。

5. 順時針轉動溫度控制器電壓調節選鈕，使電壓表指示到合適強度(220v),撥動”數顯調節儀”右下方開關到設定（OFF）后, 順時針轉動開關上面的調節選鈕，使溫度顯示到需要設定值；設定后，開關撥到測量（ON），綠燈亮開始工作，溫度達到設定值后紅燈亮，停止工作

溫度控制器常見故障及產生原因

故障	可能產生的原因
調節電位器負載無電流	1 、電位器損壞
	2 、電源線未接好
	3 、熔斷器熔斷
	4 、可控硅控制極斷路
調節電位器電壓無變化	1 、電位器損壞
調節電位器電壓無變化	2 、模塊損壞

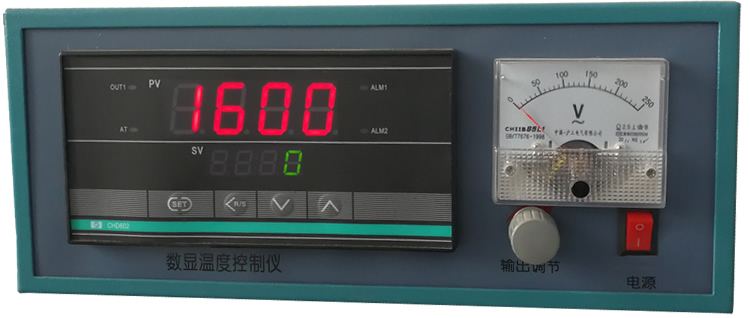

1600度SWK-S型數顯溫控器：

SWK-S型數顯溫度控制器用于配合箱形高溫電阻爐、定硫爐及其它電加熱設備，實現對爐內溫度的自動控制，以適應不同的試驗項目對升溫速度和溫度的不同要求。其主要特點有：

溫度設定與測量采用數字顯示，直觀準確。
采用固態繼電器控制輸出，切換無觸點。
具有PID調節功能，能克服爐溫過沖現象，使溫度控制更準確。
輸出電壓無級調節，可適應不同的升溫速度要求。

1600度數顯溫控器

1.輸入電壓：220V,50HZ

2.輸出電壓：0～220V連續可調

3.允許負載：5KW

4.精度等級：1.0級

5.配用電偶：S值，0～1600℃

6.工作環境：0～40℃，相對濕度≯85％

使用方法:

1.使用前應首先檢查控制器的內部接線是否脫落，如有松動應接好，保證元件工作是散熱正常。
2. 控制器不應放置在具有劇烈震動的場合，控制器內部應保持清潔。
3.按照后面板標志接好電源、電爐和熱電偶。
4. 打開電源開關，首先調節電壓表，電壓有小到大慢慢調節，電壓調節越大，升溫速度越快，使用時，電流不能太大，出廠設置限壓50V左右。
5. 開電源開關，機箱內交流接觸器吸合；數字顯示調節儀通電，綠色指示燈亮，電流表指示加熱電流。

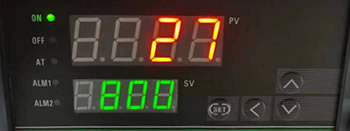

6.溫控儀面板說明：


前面板		后面板

1.2. ON/OFF指示燈:溫度控制開/關指示；
3.AT：自整定指示（工程師調試用忽略）；
4. ALM1或ALM2模式溫度啟動指示；
5. SET按鍵：溫度參數設定鍵，按下后，溫度設定窗口數碼管個位開始閃爍，依次按方向鍵設定溫度，最高可設定溫度1600度，再次按SET按鍵保存即可。<：參數位移?。堪匆淮螖?shù)碼管位移一位）；∧：溫度數據增加鍵； ∨：溫度數據減少健。

6.溫度達到工作溫度設定值后，紅燈亮，加熱停止，電壓表指示為零。此時溫度顯示還有變動，這是由于溫度慣性所致，待幾分鐘后即可穩定。當溫度低于設定值時，綠燈亮，重新加熱，電壓表指示加熱電流。

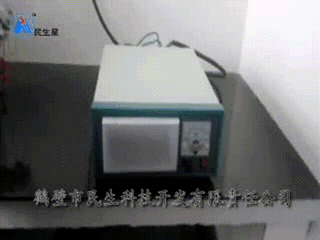

馬弗爐溫度控制器短視頻展示

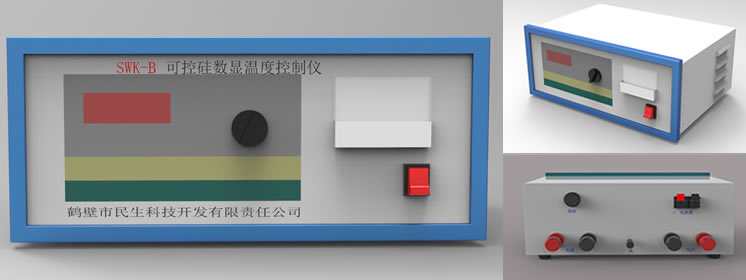

可控硅數顯控制器3D圖
